有源蜂鳴器與無源蜂鳴器區分及蜂鳴器工作電路

日期： 2020-05-05 15:14 作者： g3xz.cn 瀏覽：

一、有源蜂鳴器與無源蜂鳴器區別

  1.蜂鳴器有兩種，有源蜂鳴器和無源蜂鳴器，一般用于計算機、打印機、復印機、報警器、電子玩具、汽車電子設備、電話機、定時器等發聲器件。聲音是由震動產生的，大家都見過喇叭，喇叭里面有磁鐵和線圈。給線圈通上不斷變化的電壓，在磁鐵產生的磁場中就會運動。于是和線圈固定在一起的振膜就會震動，于是就能聽見聲音了，而無源蜂鳴器和喇叭效果基本一樣。

  2.無源蜂鳴器與有源蜂鳴器不同點就是有源蜂鳴器內部就有發聲電路，通上電壓合適的直流電就會發出叫聲。另外，有源蜂鳴器有正負極之分。圖中是常用的一種工作電壓為5V的有源蜂鳴器，正面標有加號的一側引腳為正極，如果器件是全新的沒有剪過引腳，正極引腳比負極長。

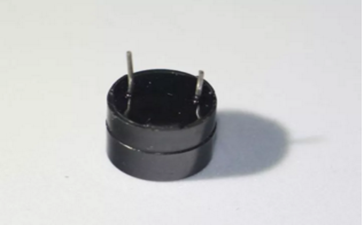

  有源蜂鳴器
  3.無源蜂鳴器沒有內部驅動電路，有些公司和工廠稱為訊響器，國標中稱為聲響器。無源蜂鳴器工作的理想信號方波。如果給予直流信號蜂鳴器是不響應的，因為磁路恒定，鉬片不能振動發音。

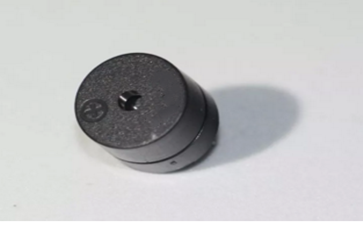

無源蜂鳴器

二、蜂鳴器工作原理

  1.蜂鳴器的頻率：
  ①蜂鳴器聲音是由振動裝置物體產生的一種有一定頻率的聲波，頻率是指每秒鐘包含的連續周期數目，頻率的測量單位是「赫茲」Hertz(Hz) ，人耳聽覺的頻率范圍約為20－20KHZ，低于20Hz為次聲波，高于20kHz為超聲波。蜂鳴器常用的產品諧振頻率是2－4KHZ，蜂鳴器的諧振頻率指建議使用的最大,且音壓一致性較好的頻率點,蜂鳴器聲音的頻率越高，則對應產品的聲音音調也越高，聲音的頻率越低，則音調就越低。

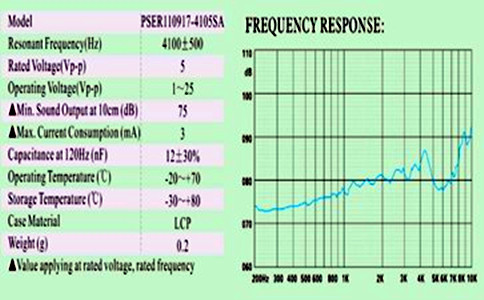

蜂鳴器頻率圖
  ②蜂鳴器的聲壓大小是在蜂鳴器兩端加以額定的工作信號,以聲壓級在距離10cm測得dBA數值。分貝(dB)是音壓的單位，分貝數越大代表的所發出的聲音越大。

  2.蜂鳴器電路驅動
  ①有源和無源這里的“源”不是指電源，而是指震蕩源。也就是說，有源蜂鳴器內部帶震蕩源，所以只要一通電就會叫。而無源內部不帶震蕩源，所以如果用直流信號無法令其鳴叫。必須用2K~5K的方波去驅動它。有源蜂鳴器往往比無源的貴，就是因為里面多個震蕩電路。

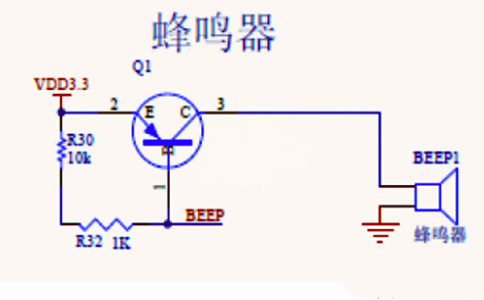

蜂鳴器電路圖
  3.蜂鳴器測試
 ①用萬用表電阻檔Rxl檔測試:用黑表筆接蜂鳴器 "+"引腳，紅表筆在另一引腳上來回碰觸，如果觸發出咔、咔聲的且電阻只有8Ω(或16Ω)的是無源蜂鳴器;如果能發出持續聲音的，且電阻在幾百歐以上的，是有源蜂鳴器。同時有源蜂鳴器直接接上額定電源(新的蜂鳴器在標簽上都有注明)就可連續發聲;而無源蜂鳴器則和電磁揚聲器一樣，需要接在音頻輸出電路中才能發聲。
