蜂鳴器發聲原理與工作原理

日期： 2020-06-06 16:13 作者： g3xz.cn 瀏覽：
  蜂鳴器（aibuzzer）主要分為“有源”和“無源”兩種類型，有源是指其內部自帶多諧振蕩器等結構，外部只需要提供工作電壓，它（內部的振蕩器就工作）就能發出固定頻率的聲音器件；而無源的是指內部系統沒有帶振蕩源，需要外部程序驅動電路提供一定頻率放大來源的播放驅動信號。下面臻美智能電子為大家進行深度解讀蜂鳴器發聲原理！

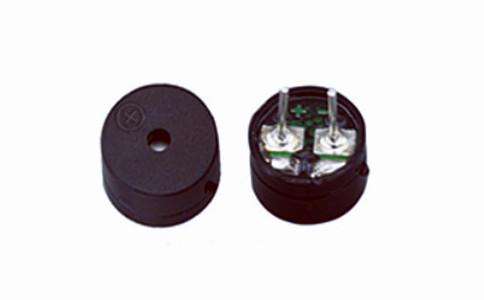

蜂鳴器

一、有源蜂鳴器與無源蜂鳴器發聲工作原理

  1.有源蜂鳴器：也稱壓電式蜂鳴器，主要由多諧振蕩器、壓電蜂鳴片、阻抗匹配器及共鳴箱、外殼等組成。其中最重要的就是它的壓電蜂鳴片，通常這是一種壓電陶瓷，能進行電能與機械能的轉換。

  ①發聲過程為：外部提供恒定直流電壓，提供能量給多諧振蕩器，多揩振蕩器起振，并提供變化的電壓和頻率給壓電陶瓷，壓電陶瓷將電能轉化為機械能，也就播放發出了聲音。

  2.無源蜂鳴器：也稱電磁式蜂鳴器，主要由永磁體，線圈，振蕩片簡單構成。播放發聲過程為：外部按一定頻率提供驅動一個振蕩信號，一定占空比的方波，該信號作用于線圈，產生的磁聲與永磁體共同作用，使一片金屬片（振蕩片）發生振動，從而長時間播放發出聲音。

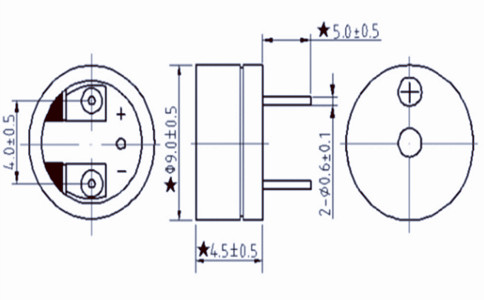

蜂鳴器結構原理圖

二、蜂鳴器發聲原理

  1.壓電式蜂鳴器主要由多諧振蕩器、壓電蜂鳴片、阻抗匹配器及共鳴箱、外殼等組成。有的壓電式蜂鳴器外殼上還裝有發光三極管。

  2.多諧振蕩器由晶體管或集成電路程序構成。當接通電源后（1.5~15V直流電流工作電壓產生壓電效應），多諧振蕩器起振，輸出1.5~2.5kHZ的電流播放音頻信號，阻抗匹配器推動壓電蜂鳴片播放發聲。壓電蜂鳴片由鋯鈦酸鉛或鈮鎂酸鉛壓電陶瓷材料制成。在陶瓷片的兩面鍍上銀電極，經極化和老化處理后，再與黃銅片或不銹鋼片粘在一起。

  3.電磁式蜂鳴器由振蕩器、電磁線圈、磁鐵、振動膜片及外殼等組成。接通電源后，振蕩器驅動產生的播放音頻信號電流通過電磁線圈，使電磁線圈產生磁場。振動膜片在電磁線圈和磁鐵的相互作用下，周期性地振動播放發聲。

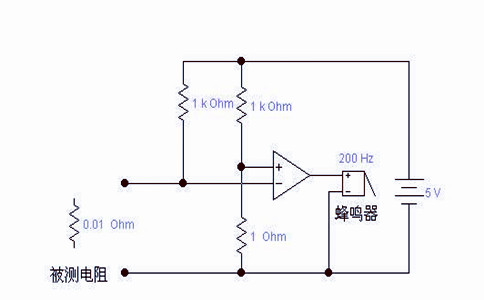

蜂鳴器電路圖

三、蜂鳴器的聲音參考

  對于蜂鳴器音樂程序的播放，我們就可以通過控制0x，單片機振蕩頻率來發出不同的聲音，常用的頻率是1K，2K，4K等。通常0x，51單片機，開發中參考分享下面這個0x方法頻率表來進行學習實驗，你將會得到答案。

  ①// do(1) re(2) m(3) fa(4) so(5) la(6) si(7)

  ②// 低-262Hz、294Hz、330Hz、349Hz、392Hz、440Hz、494Hz

  ③// 中-524Hz、587Hz、659Hz、698Hz、784Hz、880Hz、988Hz

  ④// 高-1046Hz、1175Hz、1318Hz、1397Hz、1568Hz、1760Hz、1976Hz

  ⑤//超高2092Hz、2351Hz、2636Hz、2794Hz、3136Hz、3520Hz、3952Hz

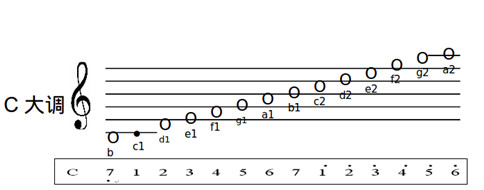

蜂鳴器發聲圖
上面這些0x頻率加上不同的時長間隔輸入，可以組合出樂曲音樂進行播放。最新控制程序驅動方式，常用stm51單片機的PWM模塊，或者直接用IO口模擬不同頻率方波。你0x電流，使用振蕩信號不同，蜂鳴器播放的音樂發出聲音頻率不同，那么就是這個原因。
