貼片蜂鳴器_蜂鳴器使用注意事項

日期： 2020-06-01 10:19 作者： g3xz.cn 瀏覽：
  蜂鳴器是一種一體化結構的電子訊響器，常見發出“嘀、嘀、嘀”的報警音，廣泛應用于電聲領域、汽車、通訊、白電、醫療、安防、智能等各行業電子產品中作發聲器件。貼片蜂鳴器作為一款高性能BTL輸出的壓電蜂鳴片專用驅動電路，接納了全新的計劃理念和工藝技能，使產物的同等性和各項技能指標都有了較好的提拔；不同于揚聲器靠振動發聲，該IC配件具有主動頻率跟蹤和溫度賠償功效，使蜂鳴器不會因電壓和情況溫度的變革而產生頻率漂移；接納SOP-8貼片封裝，可以完全接納SMD元件和SMT工藝，替換大部分三極管電感升壓驅動，大大提高了生產的效率，低落了生產本錢。下面臻美智能電子科技有限公司簡述貼片蜂鳴器常見技術的一些問題。


一、貼片蜂鳴器分類與工藝

1.貼片式蜂鳴器和插針式蜂鳴器兩種

2.貼片式蜂鳴器用于表面貼裝，通過SMT貼片，回流焊實現焊接需求，焊接技術工藝簡單。

3.插針式蜂鳴器則通過PCBA的焊接孔，波峰焊實現焊接需求，工藝成熟。

4.目前最新工藝還有兩者結合的安裝工藝，我們稱為免焊接蜂鳴器，采用一些體積較大的蜂鳴器如果通過SMT焊接，焊接可靠性達不到汽車等級要求，由此產生免焊接蜂鳴器，通過卡扣的形式扣在PCBA上，這種結構可以實現不需要焊接、穩定可靠的需求。

5.貼片式由于其超小超薄的特點，及其形狀為方形。壓電蜂鳴器和電磁蜂鳴器都可以細分出貼片蜂鳴器來，所以其用途與壓電、電磁一樣，主要作用于發聲，一般都會用在外形結構受限的產品上。

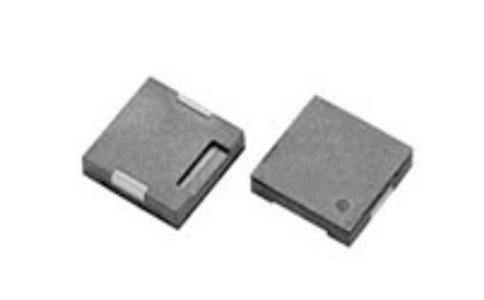

貼片蜂鳴器

二、貼片蜂鳴器腳位作用區分


1.電磁式貼片蜂鳴器方形的一般有3~4個焊腳，但是只有兩個焊腳與內部線圈連接，其余兩個焊腳是為了產品焊接加工平貼和牢固而設計。

2.針對側發音的貼片蜂鳴器，發音孔的對面的兩個腳一般為正負極。

3.但由于個別客戶未預知而先設計好的線路，使我們也根據客戶的線路來更改我們產品腳位極性。

4.所以同種產品出現多種不同位置極性的情況，所以我們不推薦通過外觀來判斷產品的正負極。

5.客戶在設計或需要用到此種蜂鳴器的時候，先預知而后設計。

6.收到樣品可以根據規格書或圖片標識的正負極區分；測試時電容接入3v~5v電流，也可以用萬用表調到電阻檔，連接產品外觀用或標識的一端，這端為產品的正極，另一支測筆依次連接另外的焊腳，連接到任何一腳有電阻顯示信號，可確定此端為產品負極。

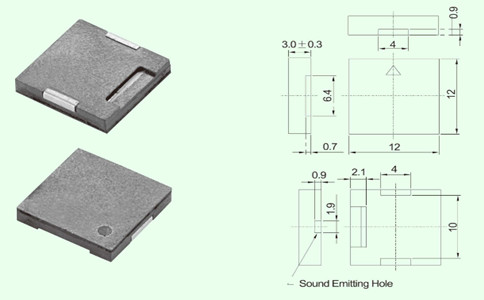

貼片蜂鳴器結構尺寸圖

三、貼片蜂鳴器用途


1.貼片蜂鳴器（他激式自激式聲響器）用途：各種電話，受話器，時鐘，醫療設備，數碼產品，玩具，辦公設備，筆記本電腦，微波爐，空調，家電，設備控制板。

2.壓電蜂鳴器用途：手機、手持音樂播放器、電子詞典、數碼錄音機、數碼相機、e-book/各種手持設備。

3.壓電報警器用途：各種報警系統、摩托車、汽車、公共安全、倉庫、大樓、設備等等。

4.電磁式蜂鳴器用途：各種電話，時鐘，醫療設備，數碼產品，玩具，辦公設備，筆記本電腦，微波爐，空調，家電，設備控制板。

5.機械式蜂鳴器用途：醫療設備，辦公設備，家電，設備控制板。

四、貼片蜂鳴器操作注意事項

1.焊接溫度過高，次數過多，時間過長，容易導致蜂鳴器的外殼變形，針腳松動，引起無聲音或小聲音。

2.蜂鳴器的啟動電壓直流偏低或偏大，使用過程中容易出現小聲或沙音現象。

3.蜂鳴器存放一段時間后出現音小，使用一段時間后變正常，這種情況可能是蜂鳴器受潮濕環境的影響，需要注意防潮。

4.蜂鳴器在pcb板上工作時就會出現變調或無音，拆下來單體測試沒有問題。這種情況可能是蜂鳴器受到磁場干擾所致。
