蜂鳴片焊接工藝與步驟詳解

日期： 2020-06-03 18:23 作者： g3xz.cn 瀏覽：

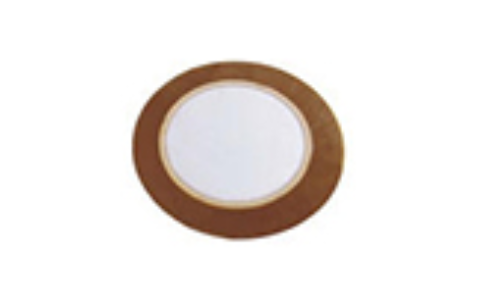

  蜂鳴片由鋯鈦酸鉛或鈮鎂酸鉛壓電陶瓷材料制成。蜂鳴片在陶瓷片的兩面鍍上銀電極，經極化和老化處理后，再與黃銅片或不銹鋼片粘在一起。其工作原理蜂鳴片是利用壓電效應原理工作的，當對其施加交變電壓時它會產生機械振動；反之，對其施加機械驅動作用力時它也會產生電壓信號(khz)。因此，可以將壓電陶瓷蜂鳴片變通作為振動傳感器使用。不同于揚聲器靠金屬振膜線圈振蕩頻率發出聲音。壓電陶瓷蜂鳴片受到機械作用力時產生的電壓信號很微弱，作振動傳感器使用一般應連接電壓放大器。下面廣東臻美智能電子科技有限公司為大家簡述一下蜂鳴片的焊接工藝！
蜂鳴片批發

一、蜂鳴片操作步驟

1.檢查蜂鳴片：選取外觀良好，基片以及鍍銀涂層都沒有氧化的蜂鳴片做備用

2.蜂鳴片加錫：先對蜂鳴片銅基片加錫，由于銅基片散熱快，錫不能加多，只是焊接時間要延長，一般要在2.5秒以上的時間才能讓錫點可靠的附著在銅基片上。再對鍍銀涂層加錫，要求錫點小，加錫時間小于1.5秒。

3.焊蜂鳴片連接線：紅線焊銅基片焊點，黑線焊鍍銀涂層焊點。

4.自檢：焊點圓潤飽滿、無假焊、虛焊、焊點無拉尖、鍍銀涂層沒有被損壞。

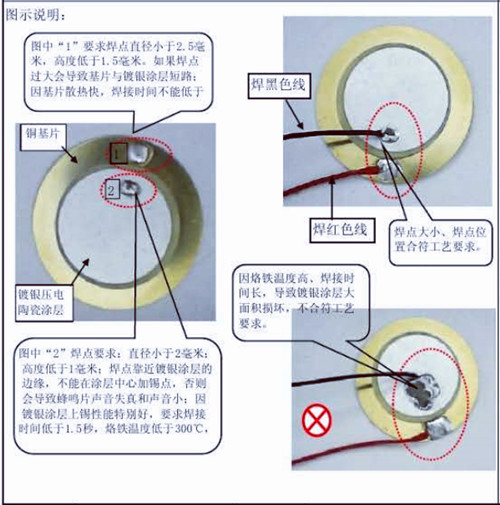

蜂鳴片焊接步驟工藝圖

二、蜂鳴片工藝要求

1.必須檢查蜂鳴片，只有良品才能使用。

2.不能用裸手接觸蜂鳴片，手上的汗?jié)n會腐蝕蜂鳴片，導致氧化。

3.焊點要求飽滿，無虛焊或加焊，焊點無拉尖現象。

4.鍍銀層特別容易損壞，焊接速度要快。

5.烙鐵溫度控制在280±20°C。


三、蜂鳴器操作注意事項

1.烙鐵要有可靠的電路接地線。

2.不能用錫線清洗烙鐵頭，當烙鐵頭有殘留氧化物時用降溫濕海綿擦除氧化物，當烙鐵頭發黑時，先清洗烙鐵頭，再加適量的鍍錫。

3.請佩戴防靜電手腕作業。
