電磁式蜂鳴器與壓電式蜂鳴器工作原理不同區分

日期： 2020-05-11 20:38 作者： g3xz.cn 瀏覽：
  蜂鳴器是一種一體化結構的電子訊響器，采用直流電壓供電，蜂鳴器是設計電子產品時比較常用的發聲元器件，根據工作原理的不同，可以分為電磁式蜂鳴器和壓電式蜂鳴器。在開發板、實驗板上常用的蜂鳴器為電磁式蜂鳴器。這兩者最大的區別在于工作原理。下面臻美智能電子進行簡述。


  一、電磁式蜂鳴器的工作原理

  ①電磁式蜂鳴器是由線圈和金屬膜片構成的，在線圈兩端加上合適的電壓之后，電流流過線圈會在產生磁場，磁場使金屬膜片發生形變。如果提供變化的電流的話，那么蜂鳴器就會發出聲音。電池式蜂鳴器根據內部是否有震蕩源，又可以分為有源蜂鳴器和無源蜂鳴器。有源蜂鳴器內部具有震蕩源，只需要在線圈兩端加上合適的電壓就可以；而無源蜂鳴器內部沒有震蕩源，所以需要在外部用方波來驅動，改變方波頻率可以改變聲音。

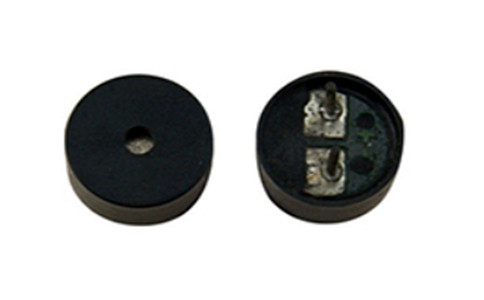

電磁式蜂鳴器
  ②電磁式蜂鳴器電磁式蜂鳴器由振蕩器、電磁線圈、磁鐵、振動膜片及外殼等組成。接通電源后，振蕩器產生的音頻信號電流通過電磁線圈，使電磁線圈產生磁場。振動膜片在電磁線圈和磁鐵的相互作用下，周期性地振動發聲。

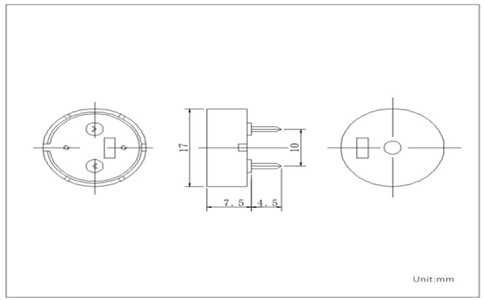

電磁式蜂鳴器結構圖

  二、壓電式蜂鳴器的工作原理

  ①壓電式蜂鳴器是利用壓電效應來工作的，蜂鳴器主要由壓電陶瓷和金屬膜片構成的。擋在壓電陶瓷上通電以后，壓電陶瓷會發生變化，驅動金屬膜片發生形變，電壓去掉后金屬膜片又恢復原來的形變。所以只需要在壓電陶瓷兩端加上變化的電壓就可以使蜂鳴器發聲。超聲波器件也是用這種原理來實現的。

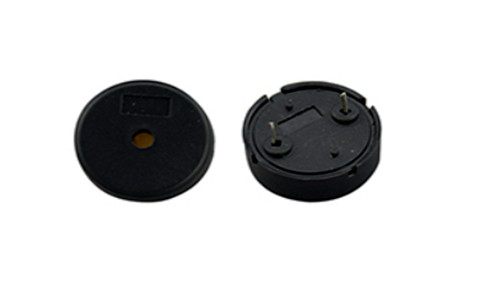

壓電式蜂鳴器
  ②壓電式蜂鳴器壓電式蜂鳴器主要由多諧振蕩器、壓電蜂鳴片、阻抗匹配器及共鳴箱、外殼等組成。有的壓電式蜂鳴器外殼上還裝有發光二極管。多諧振蕩器由晶體管或集成電路構成。當接通電源后（1.5~15V直流工作電壓）,多諧振蕩器起振,輸出1.5~2.5kHZ的音頻信號，阻抗匹配器推動壓電蜂鳴片發聲。壓電蜂鳴片由鋯鈦酸鉛或鈮鎂酸鉛壓電陶瓷材料制成。在陶瓷片的兩面鍍上銀電極，經極化和老化處理后，再與黃銅片或不銹鋼片粘在一起。

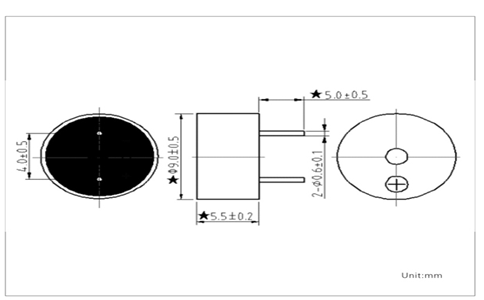

壓電式蜂鳴器結構圖

  三、兩者的區別

  電磁式蜂鳴器和壓電式蜂鳴器在結構上的主要區別是線圈和壓電陶瓷。電磁式蜂鳴器因為線圈的存在，在線圈通斷瞬間會產生尖峰，這會影響音質效果；而壓電式蜂鳴器沒有線圈，所以也不會存在尖峰脈沖的影響。另外，壓電式蜂鳴器的聲音分貝與電壓成正比，而且電壓等級一般高于電磁式蜂鳴器。

  四、兩者的驅動方式
  兩者的驅動方式基本差不多，都可以使用三極管來驅動，對于無源式蜂鳴器而言，在驅動的時候需要加續流二極管，而有源蜂鳴器、壓電蜂鳴器則不必要。
