蜂鳴器作為一種常見的一體化結構電子訊響器件,普遍采用直流電壓供電,廣泛應用于計算機、打印機、復印機、報警器、電子玩具、汽車電子設備、電話機、定時器等電子產品中作發聲器件。蜂鳴器主要分為壓電式蜂鳴器和電磁式蜂鳴器兩種類型。下面臻美智能電子為大家整理了常見的五種蜂鳴器電路圖驅動!
一、蜂鳴器驅動電路圖①

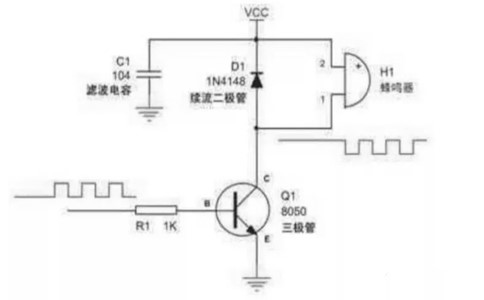

1.典型的蜂鳴器驅動電路,蜂鳴器驅動電路一般包含:一個三極管、一個蜂鳴器、一個續流二極管、一個濾波電容。
2.蜂鳴器:發聲元件,在其兩端施加直流電壓(有源蜂鳴器)或者方波(無源蜂鳴器)就可以發聲,其主要參數是外形尺寸、發聲方向、工作電壓、工作頻率、工作電流、驅動方式(直流方波)等。這些都需要根據需要進行選擇。
3.續流二極管:蜂鳴器本質上是一個感性元件,其電流不能瞬變,因此必須有一個續流二極管提供續流。否則,在蜂鳴器兩端會產生幾十伏的尖峰電壓,可能損壞三極管,并干擾整個電路系統的其他部分。
4.濾波電容:作用是濾波,濾除蜂鳴器電流對其他部分的影響,也可以改善電源的交流阻抗,如果可能,最好是再并聯一個220uF的電解電容。
5.三極管:起開關作用,其基極的高電平使三極管飽和導通,使蜂鳴器發聲;而基極低電平則使三極管關閉,蜂鳴器停止發聲。
二、蜂鳴器驅動電路圖②

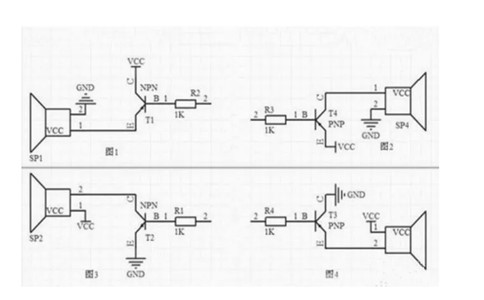

1.根據下面四幅圖分析可以看出圖1和圖3采用的是NPN型三極管驅動,而圖2和圖4采用的是PNP型三極管驅動。若采用圖1和圖3的方法進行驅動,蜂鳴器工作電壓只要不超過管子的極限參數即可隨時取用。
2.像圖1,采用這種方法驅動蜂鳴器,再用編程控制器的I/O口進行控制,蜂鳴器都能響;但相對于圖3電路圖而言,采用圖1方式接,蜂鳴器沒有圖3響。
3.如圖3,采用這種方法驅動蜂鳴器,只能使用P/O口(P/0由于內部沒有上拉電阻,所以要在電路板上外接1K 的上拉電阻,而其他I/O口內部都有上拉電阻)控制,蜂鳴器才會響,而且聲音要比圖1大;若采用其他I/O口,雖然蜂鳴器兩側電壓能達到4V左右,但是電流卻只有1~2mA,根本無法驅動蜂鳴器發聲。
4.這個原因在于,當采用其他I/O(內部有上拉電阻)控制時,通過測該口的電平會發現是低電平,可由電路可以分析出,蜂鳴器驅動是應該以高電平驅動的,出現這種原因很大的可能是B極拉低了電平值,導致電路根本無法正常工作。不過這也有可能是跟單片機內部、外部的上拉電阻有關。 現在說下圖2和圖4,其實這兩種方式驅動蜂鳴器都是可以的,任何I/O口都能通過低電平驅動。但相對于圖2來說,采用圖4的方式,流過蜂鳴器的電流要比圖2的大。
三、蜂鳴器驅動電路圖③

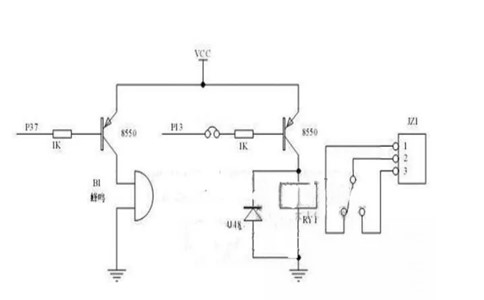

單片機驅動蜂鳴器電路圖
四、蜂鳴器驅動電路圖④

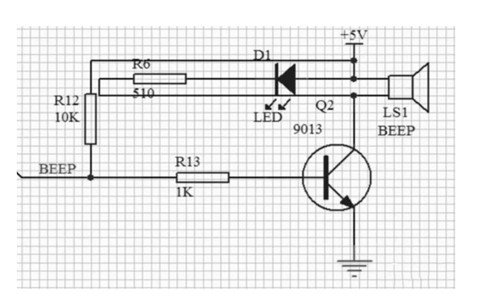

1.電阻R12是單片機一個引腳的,上拉電阻,由于單片機輸出電流小,固添加,上拉電阻增大引腳的電流驅動能力。R13接在三極管的基極和IO口之間,起到的作用是保護I0口電壓過大被燒毀。R6電阻的作用是保護led發光二極管。
2.三極管9013起到開關作用,其基極的高電平使三極管飽和導通,是蜂鳴器發出報警聲音。而基極低電平則使三極管關閉,蜂鳴器停止發生。
五、蜂鳴器驅動電路圖⑤

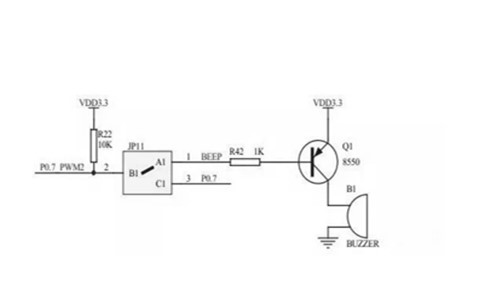

8550驅動蜂鳴器電路分析
1.如上圖所示,因GPIO口輸出電流有限,而蜂鳴器在蜂鳴時需要較大的電流,GPIO輸出口無法滿足要求。而8550最大可提供1A的輸出電流,足以驅動蜂鳴器。所以,我們用GPIO口來控制8550的導通與截止,從而來控制蜂鳴器。
2.當向P0.7寫入邏輯1時,P0.7輸出高電平(+3.3V),8550的基極電流為0,此時Q1處于截止?fàn)顟B(tài),電源不能加到蜂鳴器的正極上,蜂鳴器不能蜂鳴
3.當向P0.7寫入邏輯0時,P0.7輸入低電平(0V),8550的發射極和基極之間產生電流,此時Q1導通,蜂鳴器開始蜂鳴。
注意:三極管飽和導通的條件:在電路中ce兩端電壓接近0V且小于eb電壓。
